OTDR: o que mostra e como ler um relatório de fibra ótica

Um traçado de OTDR parece um eletrocardiograma da fibra. E, tal como um, não serve de nada a quem não o sabe ler. Um OTDR (reflectómetro ótico no domínio do tempo) mede a luz que regressa ao longo da fibra e converte-a num gráfico de perda em função da distância. Ler o relatório é identificar cada evento — fusão, conector, curvatura, fim de fibra —, verificar a perda de cada um e confirmar que o total cabe no orçamento de perdas definido em projeto.

O que o OTDR mede

O equipamento lança um impulso curto de luz e escuta. Uma pequena fração da luz é devolvida de forma contínua pela própria fibra (retrodifusão de Rayleigh); nos conectores e nas quebras há reflexões mais fortes (reflexões de Fresnel). Como a velocidade da luz na fibra é conhecida através do índice de refração, o tempo que a luz demora a voltar converte-se em distância.

O resultado é uma linha descendente: a inclinação é a atenuação da fibra, em dB/km; cada degrau é um evento que perde luz; cada pico é um evento que a reflete.

Dois parâmetros condicionam tudo o resto. O comprimento de onda — medir a 1310 nm e a 1550 nm dá informação diferente, e 1625 nm usa-se em redes em serviço. E a largura do impulso: quanto mais curto, mais resolução para separar eventos próximos, mas menos alcance.

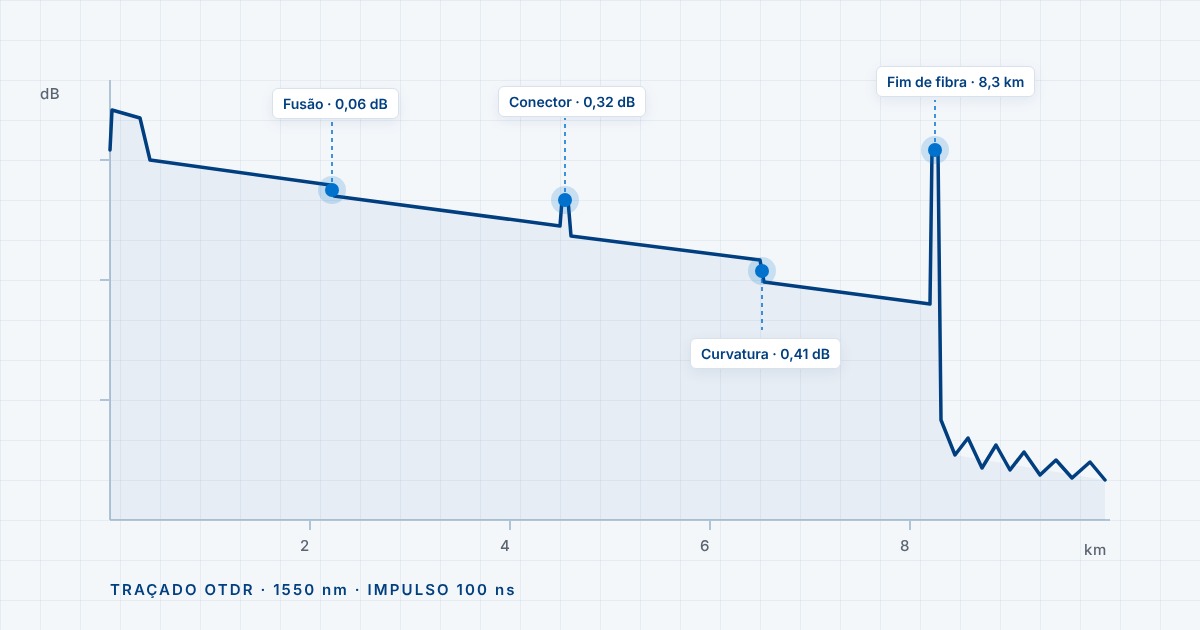

Ler o traçado: os cinco eventos

• Início e zona morta. Logo após o conector do equipamento há um troço em que o OTDR está saturado pela reflexão e não vê nada. É por isso que se mede com uma bobina de lançamento: afasta o primeiro conector da rede para fora da zona morta.
• Fusão. Degrau pequeno, sem reflexão. Valor de referência corrente: até 0,1 dB.
• Conector. Degrau com pico refletivo. Referência corrente: até 0,5 dB por par de conectores, com refletância dentro do limite do tipo de polimento.
• Curvatura ou esmagamento. Perda sem reflexão, maior a 1550 nm do que a 1310 nm. Esta diferença entre comprimentos de onda é a assinatura de uma macrocurvatura.
• Fim de fibra ou quebra. Pico forte seguido de ruído, se a extremidade for limpa; queda abrupta sem reflexão, se a quebra for irregular.

A inclinação entre eventos deve corresponder à atenuação esperada da fibra. Para fibra monomodo G.652, os valores de referência andam à volta de 0,35 dB/km a 1310 nm e 0,2 dB/km a 1550 nm.

O relatório: o que tem de constar

Um relatório de OTDR que serve para aceitar uma rede tem de permitir a outra pessoa repetir a medição e chegar ao mesmo resultado. Por isso inclui:

• identificação da fibra, do cabo e do sentido de medição;
• parâmetros: comprimento de onda, largura de impulso, alcance e índice de refração usado;
• tabela de eventos: distância, tipo, perda, refletância e perda acumulada;
• perda total e comprimento da ligação;
• comparação com os limiares definidos em projeto, com resultado de aprovado ou reprovado por fibra;
• data, equipamento e operador.

Um ponto que separa um relatório sério de um relatório decorativo: a medição nos dois sentidos. Quando duas fibras unidas por fusão têm diâmetros de campo modal ligeiramente diferentes, o OTDR mostra num sentido uma perda exagerada e no outro um ganho aparente. Só a média das duas medições dá o valor real da fusão.

O OTDR diz onde está o problema. O medidor de potência diz se a ligação passa. Confundir os dois é a origem de muitas discussões na aceitação de uma rede.

Erros que invalidam um relatório

• Medir sem bobina de lançamento. O primeiro conector da rede fica escondido na zona morta e nunca é avaliado.
• Largura de impulso desadequada. Com impulsos longos, dois eventos próximos aparecem como um só; com impulsos demasiado curtos, o fim da fibra perde-se no ruído.
• Índice de refração errado. Todas as distâncias do relatório ficam deslocadas, e a localização de uma avaria futura também.
• Aceitar só com o OTDR. A certificação de referência (Tier 1) faz-se com medidor de potência e fonte ótica, que medem a perda real de inserção. O OTDR é a camada seguinte (Tier 2): caracteriza cada evento, mas não substitui a primeira.
• Limiares definidos depois da medição. O critério de aceitação vem do orçamento de perdas do projeto, antes de ligar o equipamento. Se se define depois, o relatório aprova tudo.

Perguntas frequentes

OTDR ou medidor de potência: qual é o essencial?

Os dois, com funções diferentes. O medidor de potência com fonte ótica mede a perda total real de cada ligação e é a base da certificação. O OTDR mostra onde a perda acontece e serve para diagnosticar e documentar cada evento.

Porque se mede a 1310 nm e a 1550 nm?

Porque os eventos reagem de forma diferente a cada comprimento de onda. Uma curvatura apertada perde muito mais a 1550 nm do que a 1310 nm; uma fusão perde o mesmo nos dois. Comparar as duas medições permite distinguir uma coisa da outra.

O que é a zona morta e porque importa a bobina de lançamento?

A zona morta é o troço inicial em que a reflexão do conector do equipamento cega o OTDR. A bobina de lançamento — uma fibra de comprimento conhecido entre o equipamento e a rede — afasta o primeiro conector da rede dessa zona, para que seja medido.

Uma rede nova precisa de relatório OTDR?

Para aceitação formal, sim: além da certificação de perda, o relatório OTDR documenta cada fusão e conector e fica como referência de base. Numa avaria futura, compara-se o traçado novo com o original e vê-se de imediato o que mudou.

Conclusão

Um relatório de OTDR não é um gráfico bonito para anexar à entrega. É a prova de que cada fusão, cada conector e cada troço da fibra estão dentro do que o projeto previu — e a referência com que se vai comparar a rede durante toda a sua vida.

Ler bem o traçado é a diferença entre aceitar uma rede e aceitar um ficheiro.

A Império Global executa a construção, a certificação e a manutenção de redes de fibra ótica, com medição documentada em cada entrega.
